干式隔离变压器优点

2024 - 4 - 26

被阅读:161次

干式隔离变压器广泛适用于交流50Hz至60Hz,电压660V以下的电路中,产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

干式隔离变压器优点

1、高度隔离;

2、N-G性能良好;

3、高度共模干扰抑制;

4、将△转换为Y或Y至△;

5、电压抽头容易转换;

6、按用户的特殊性能要求设计。


干式隔离变压器技术指标

1、输入额定电压:三相380V或单相380V或单相220V

2、工作频率:50Hz-60Hz

3、效 率:≥95%

4、温 升:<60

5、波形畸变:<0.1%

6、高压测试:2500V,1分钟无击穿

7、绝缘电阻:绕阻对地绝缘电阻 ≥500M欧;初级对次级绝缘电阻 ≥500M欧


干式隔离变压器使用条件

1、适用海拔高度:≤5000m

2、环境温度:-15℃~+45℃

3、相对湿度:≤90%

4、安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。


隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器(三角/星形)

1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

二、在电源输出端接入隔离变压器(星形/三角)

1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用;

2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常;

3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。

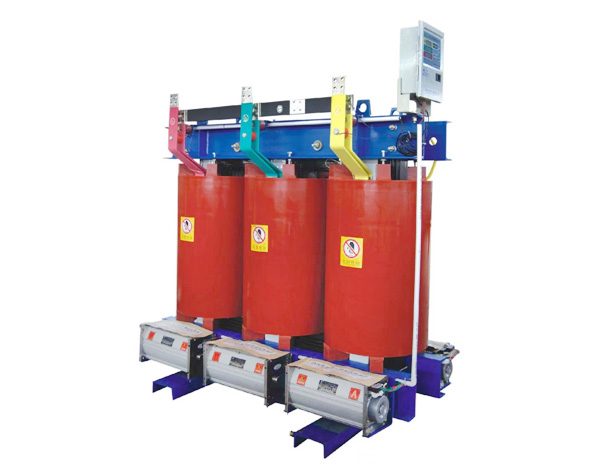

环氧树脂浇注三相干式变压器1

干式隔离变压器优点
