油浸式变压器用四个字母顺序代号标志其冷却方式

2024 - 4 - 26

被阅读:179次

(1)第一个字母表示与绕组接触的内部冷却介质:O——矿物油或燃点不大于300℃的合成绝缘液体;K——燃点大于300℃的绝缘液体;L——燃点不可测出的绝缘液体。

油浸式变压器用四个字母顺序代号标志其冷却方式。

  (1)第一个字母表示与绕组接触的内部冷却介质:

  O——矿物油或燃点不大于300℃的合成绝缘液体;

  K——燃点大于300℃的绝缘液体;

  L——燃点不可测出的绝缘液体。

  (2)第二个字母表示内部冷却介质收循环方式:

  N——流经冷却设备和绕组内部的油流是自然的热对流循环;

  F——冷却设备中的油流是强迫循环,流经绕组内部的油流是热对流循环;

  D——冷却设备中的油流是强迫循环,(至少)在主要绕组内的油流是强迫导向循环。

  (3)第三个字母表示外部冷却介质:

  A——空气;

  W——水。

  (4)第四个字母表示外部冷却介质的循环方式:

  N——自然对流;

  F——强迫循环(风扇、泵等)。

  如

  油浸自冷(ONAN)

  油浸风冷(ONAF)

  强迫油循环风冷(OFAF)

  强迫油循环水冷(OFWF)

  强迫导向油循环风冷(ODAF)

  强迫导向油循环水冷ODWF)

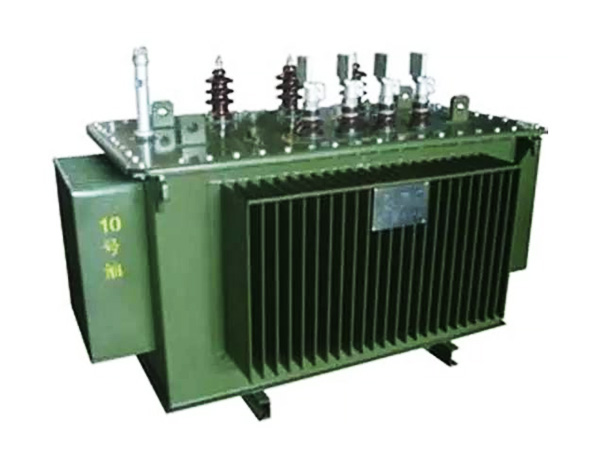

非晶合金三相油浸式配电变压器
